電磁波レーダー法によるコンクリート内部鉄筋探査(RC Radar)

調査対象物に沿わせた鉄筋探査機のアンテナ部からコンクリート内部に電磁波を放射し、コンクリート内部に誘電率の異なる物質(鉄筋など)があった場合、その反射波により鉄筋などの対象部の位置を検出します。
鉄筋など金属の反射波は大きいため、それらの位置は検出しやすいですが、CD管や空洞は反射波が小さいため識別が困難なことがあります。
また、かぶり厚が大きい(鉄筋の深度が200mm程度)と、反射波が小さくなるため検出しづらくなることがあります。
用途としては、補修工事や補強工事で行われる「あと施工アンカー」のアンカー打ち込み位置を決めるため、また、鉄筋のピッチを調査するためなどに適用します。

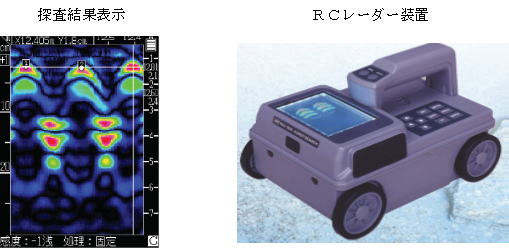

NJJ-105

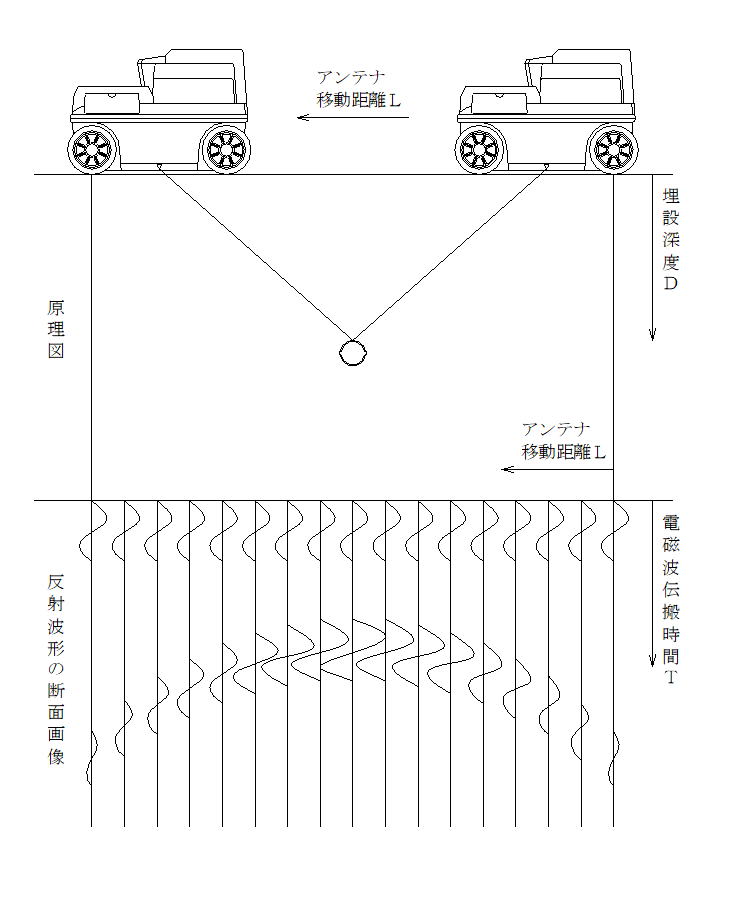

電磁波レーダー法の原理

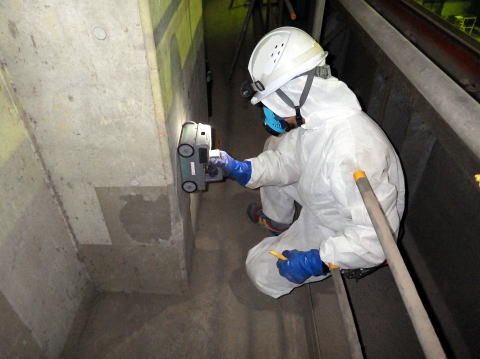

鉄筋探査状況

鉄筋探査状況

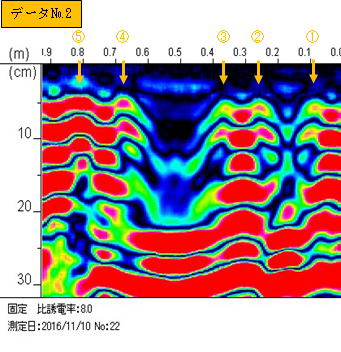

 鉄筋探査結果(サンプル)

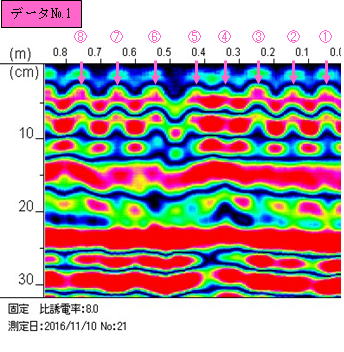

上記写真、赤い線の位置が鉄筋の位置になります。
