コンクリート内部のエックス線撮影
(X-Ray photography inside the Concrete)

エックス線をコンクリートの床や壁の表面に照射して、透過したエックス線を裏側に配置したフィルムに写し、そのフィルムを観察して鉄筋や電配管などの有無を調べる方法です。
鉄筋や電配管など、密度が大きい部分を透過した場合はフィルムに到達する放射線の強度が弱いため白く写ります。
改修工事におけるコア抜きを施工する前に行うと、鉄筋や電配管の位置を把握でき、切断事故の防止になるため、コア抜きもスムーズに行えます。
また、鉄筋径や鉄筋ピッチの調査にも適用できます。
ただし、コンクリート厚さが300mm程度を超えると、コンクリートの状態により撮影が困難になる場合があります。


エックス線発生器とコントローラー

rf200egs

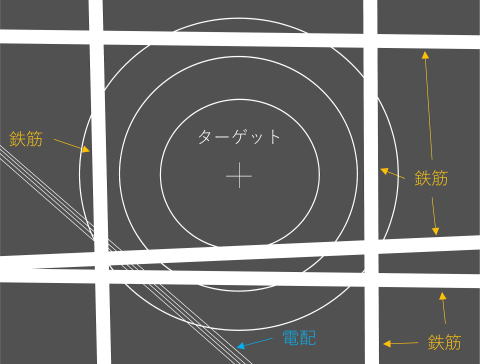

透過写真フィルムイメージ

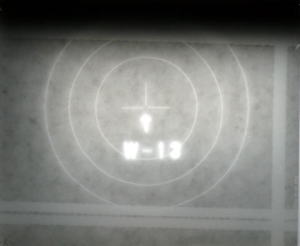

透過写真フィルム

film
鉄筋のみ(電配なし)
