超音波探傷試験
(UT:Ultrasonic Testing)

超音波とは人間の耳に聞こえない高い音(20kHz以上)のことをいいます。
超音波は物体の中に音の束を伝搬させ、その物体に不連続部が存在すると音が反射する性質を持ちます。
この原理を利用して、試験体の内部きずを検出します。
鋼材や機械加工前の素材検査、建築構造物や圧力容器などのフェライト系鋼溶接部、鉄筋継手部(ガス圧接部やエンクローズ溶接部)などの探傷が可能です。
また、きずの検出以外にも、試験体の厚さ測定(UTM:Measurenebt of Thicness by Ultrasonic)や、施工済みのアンカーボルトの長さ測定(Measurement of Anchorbolt length by Ultrasonic)などにも適用できます。

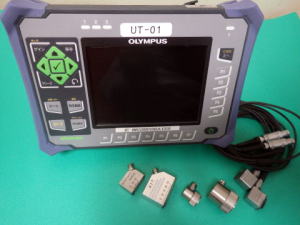

超音波探傷器と各種探触子

UT_Machine

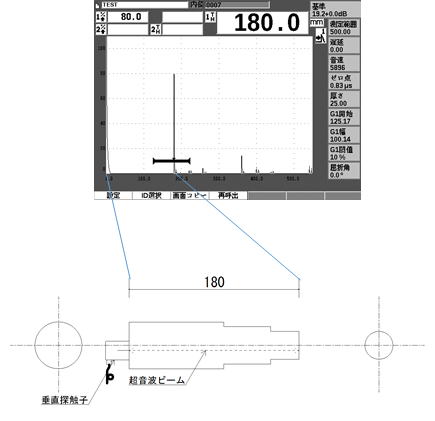

垂直探傷法の原理

健全部の波形




きずエコーを検出した場合の波形





斜角探傷法の原理

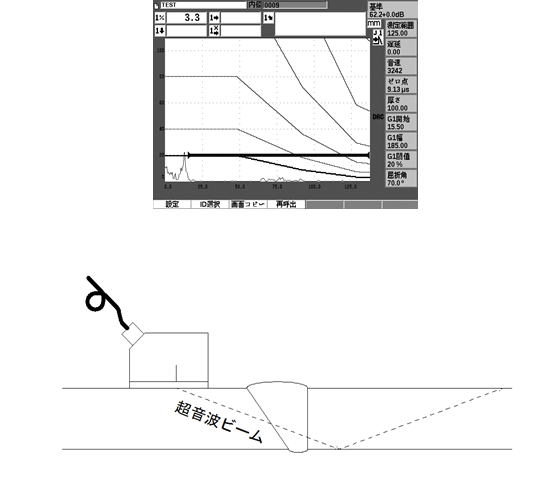

健全部の波形

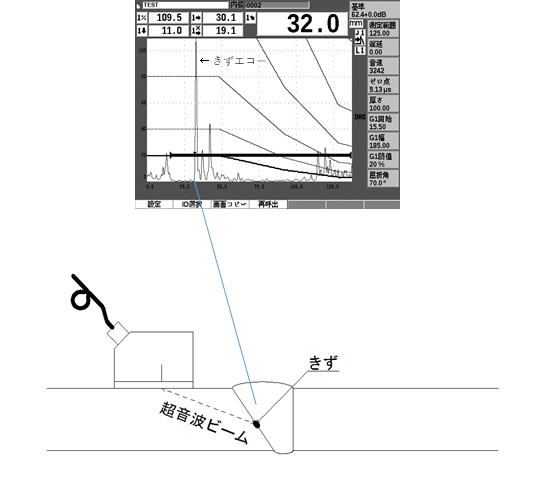

きずエコーを検出した場合の波形

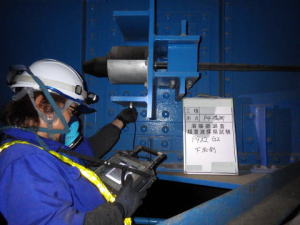

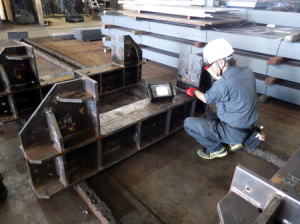

超音波探傷試験状況

UT状況1

UT状況2

超音波厚さ測定へGO!
アンカーボルトの長さ測定へGO!
