放射線透過試験
(RT:Radiographic Testing)

放射線(エックス線またはガンマ線)を試験体に照射して、透過した放射線を試験体裏側に配置したフィルムに写し、そのフィルムを観察してきずの有無を調べる試験です。
きずなどの空隙がある部分はフィルムに到達する放射線の強度が強いため黒く写ります。
反対に溶接の余盛などで試験体より厚い部分(密度が大きい)部分を透過した場合はフィルムに到達する放射線の強度が弱いため白く写ります。

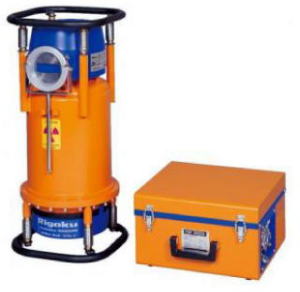

エックス線発生器とコントローラー

rf200egs


代表的な透過写真撮影方法

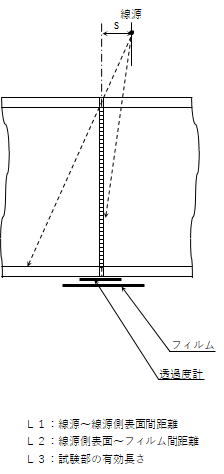

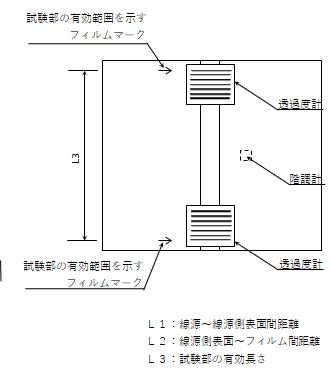

平板継手の撮影

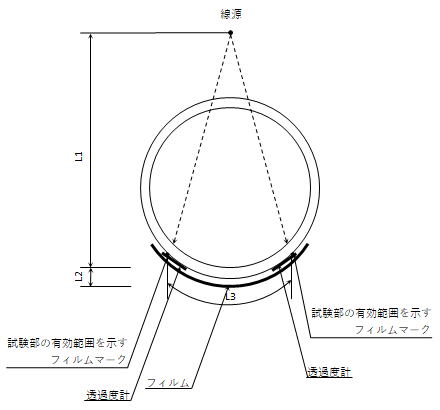

円周継手の撮影(二重壁片面撮影)

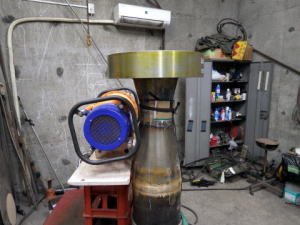

透過写真撮影状況(二重壁片面撮影)


RT状況

透過写真フィルムきずの像

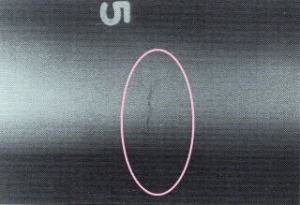

割れ
clack

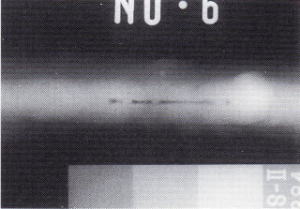

溶込み不良
IP

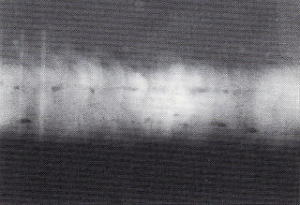

スラグ巻込み
SI

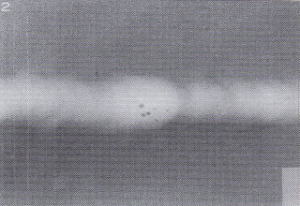

ブローホール
BH
