超音波法によるアンカーボルトの長さ測定（Measurement of Anchorbolt length by Ultrasonic）

アンカーボルトの端面に探触子を置き超音波を入射させるとボルト底面で反射し、再び探触子で受信されます。この送受信にかかる時間を距離に換算して測定値(L)とします。
コンベックスやノギス等の測定器具によりボルト端面から埋め込み境界までの突出長さ(L1)を測定し、ボルト全長(L)から突出長さ(L1)を引いた値が定着長(L2)となります。

アンカーボルト長さ測定の原理

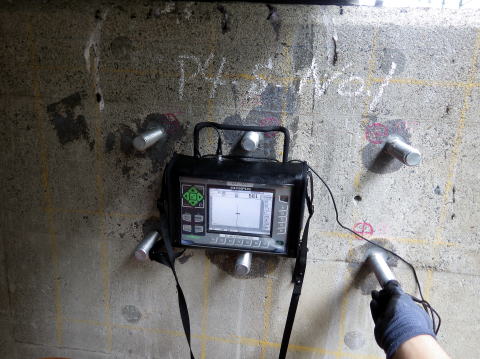

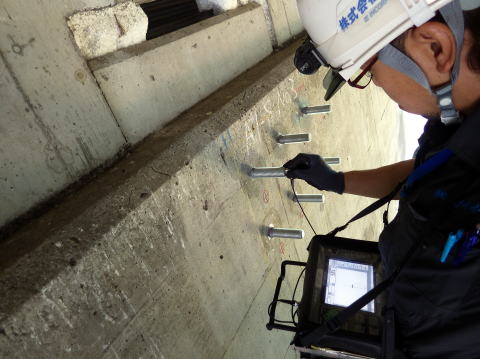

アンカーボルト長さ測定状況
