超音波探傷試験（ＵＴ：Ultrasonic Testing）

超音波とは人間の耳に聞こえない高い音（20kHz以上）のことをいいます。
超音波は物体の中に音の束を伝搬させ、その物体に不連続部が存在すると音が反射する性質を持ちます。
この原理を利用して、試験体の内部きずを検出します。
鋼材や機械加工前の素材検査、建築構造物や圧力容器などのフェライト系鋼溶接部、鉄筋継手部（ガス圧接部やエンクローズ溶接部）などの探傷が可能です。
また、きずの検出以外にも、試験体の厚さ測定や、施工済みのアンカーボルトの長さ測定などにも適用できます。

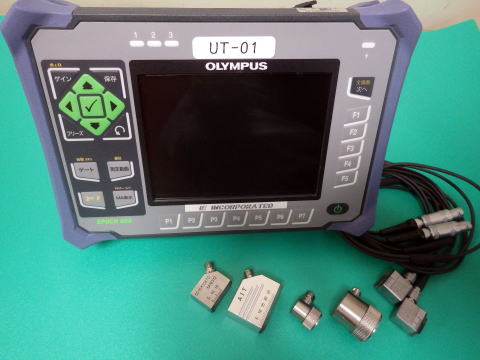

超音波探傷器と各種探触子

UT_Machine

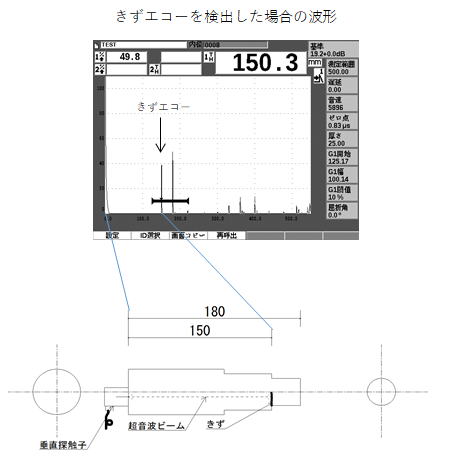

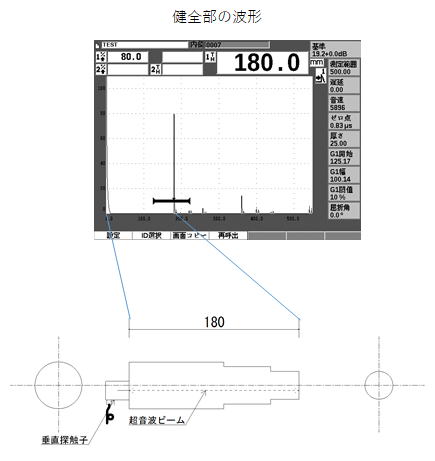

垂直探傷法の原理

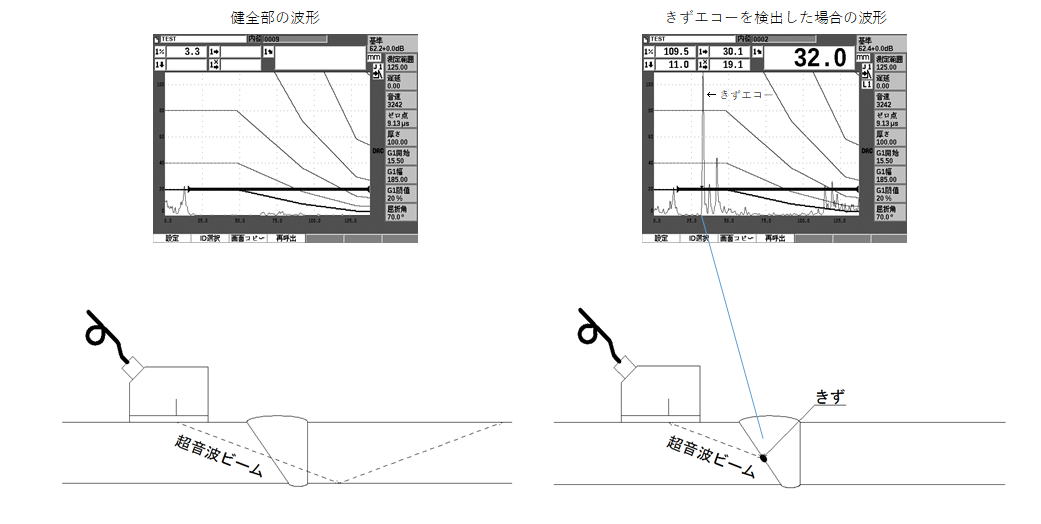

斜角探傷法の原理

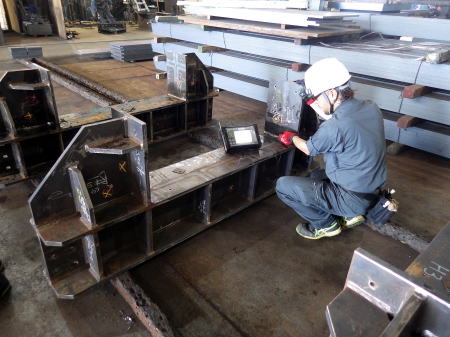

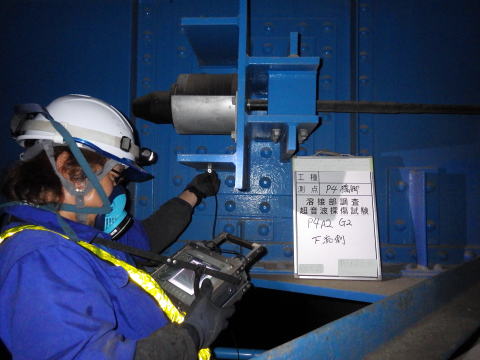

超音波探傷試験状況
