浸透探傷試験(PT:Penetrant Testing)

「カラーチェック」という俗称で呼ばれることもある試験方法です。
試験体に対してぬれ性のある液体(浸透液)を塗布すると、浸透液は毛細管現象により試験体表面に開口したきずの内部に浸透していきます。
きず内部の浸透液を残して試験体表面に残っている余剰浸透液だけを除去したのち、試験体表面に白色微粉末(現像剤)を塗布すると、きずの中に浸透していた浸透液が毛細管現象により微粉末の粒子間を通って吸い出され、試験体表面に染み出されて浸透指示模様を形成します。
表面に開口したきずを対象とし、表層部や内部きずの検出はできません。
磁粉探傷試験と異なり、強磁性体のほか、非磁性体の材料(オーステナイト系ステンレス鋼やアルミニウムなど)など幅広い材料に適用可能ですが、木材やコンクリートのような吸湿性のある材料には適用できません。
一般的には、「溶剤除去性染色浸透探傷試験」を適用することが多い(特殊な装置や設備が不要なため)ですが、より微細なきずを検出するために蛍光浸透液を用いた試験方法もあります。
蛍光浸透液を使用する場合は、周囲を暗くして紫外線照射灯を用いて試験部を照射した状態で観察を行います。
試験体の形状、検出したいきず、設備や環境によって最適な試験方法を適用します。

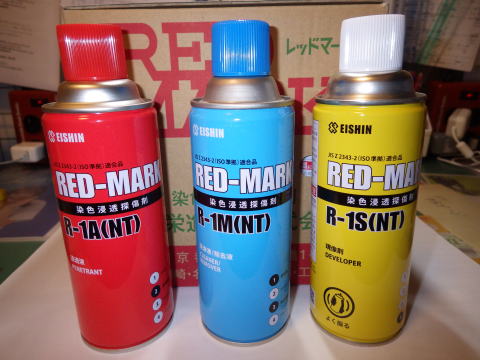

探傷剤(左から浸透液、洗浄液/除去液、現像剤)

tanshozai



溶剤除去性染色浸透探傷試験-速乾式現像法の手順

前処理


浸透液塗布
浸透処理
(5~15分)


除去処理



現像剤塗布
現像処理
(5~15分)


観察




浸透探傷試験状況及び浸透指示模様



きずによる浸透指示模様を下記リンクより御参照ください。


・機械加工品の割れによる浸透指示模様  → → → こちら

・圧力容器蓋ノズル溶接部の円形状浸透指示模様 → → → こちら
